- 发布日期:2025-09-02 11:30 点击次数:163
- 适用场景:全面覆盖 I3C、I2C、SPI、SMBus、PMBus 等总线电平转换需求,适配消费电子、工业控制、网络设备等领域。
- 通道数量:2 channels(双通道设计),可同时处理两路信号转换,提升单芯片利用率。
- 输入电压范围:VCCA 与 VCCB 均支持 0.72~1.98V(需满足 VCCA ≤ VCCB),适配低压供电系统。
- 工作温度范围:-40℃ ~ 125℃,可应对工业级高温、低温恶劣环境,兼容汽车电子、户外设备等场景。
- 封装形式:提供 SOT23-8(薄型小封装,适合空间有限的 PCB 布局)与 DFN1.4×1-8(超小尺寸封装,适配微型化设备)两种选择,满足不同产品的封装需求。
- I3C 应用:无需额外外接上拉电阻,直接使用内部电阻即可,简化电路设计;
- I2C 应用:需保留外部上拉电阻,确保总线符合 I2C 协议的电平要求。
思瑞浦 3PEAK 近期发布一款专为 I3C 应用打造的电平转换芯片TPT29606,不仅支持开漏(Open-Drain)与推挽(Push-Pull)两种信号传输模式,还能向下兼容 I2C、SPI 等主流应用场景。其最低 0.72V 的供电电压与最高 26Mbps 的传输速率,让芯片可广泛适配服务器、路由器、存储设备、PC 等多领域的电平转换需求,填补了低压高速总线转换的市场空白。
一、TPT29606 四大核心产品优势
1. 超低压输入,低功耗更可靠
TPT29606 的 VCCA 与 VCCB 引脚支持低至0.72V的输入电压,同时芯片极限耐压高达 2.5V—— 这一设计能有效降低输入电压过冲导致的芯片失效风险,尤其适配当下智能手机、PC 等设备中 “低压化” 芯片的电平转换需求。
更关键的是,芯片静态功耗仅为 μA 级别,即便在长期待机的服务器或物联网设备中,也能大幅减少能源消耗,延长设备续航或降低整机功耗成本。
2. 多总线兼容,传输速率领跑同级
除了满足 I3C 总线的核心转换需求,TPT29606 还向下兼容 I2C 协议,同时适配 SPI、SMBus、PMBus 等多种常见总线场景,无需为不同总线单独选型,简化工程师设计流程。
速率表现上,芯片针对不同总线做了优化:I3C 总线应用支持最高12.5MHz传输速率,满足传感器、外设的高速互联需求;SPI 总线应用速率更是高达26Mbps,可适配存储设备、FPGA 等对传输速度要求严苛的场景。
3. 电气隔离 + 自动方向检测,设计更便捷
当芯片使能引脚(OE)或任意一路 VCCx 为低电平时,所有 I/O 引脚会立即进入高阻状态,实现芯片两端的电气隔离—— 这一功能能避免设备断电或异常时的信号干扰,保护上下游电路安全。
此外,芯片的 VCCA 与 VCCB 无需严格遵循上电时序,使用中还能自动检测信号传输方向并切换,无需额外设计方向控制引脚或电路。这不仅减少了 PCB 板的布线空间,还降低了系统设计复杂度,缩短研发周期。
4. 高 ESD 与 Latch-up 能力,提升系统鲁棒性
TPT29606 在抗干扰与稳定性上表现突出:HBM(人体放电模式,符合 ANSI/ESDA/JEDEC JS-001 标准)高达**±7kV**,CDM(带电器件放电模式,符合 ANSI/ESDA/JEDEC JS-002 标准)达**±1.5kV**,能应对生产、运输及使用中的静电冲击;Latch-up(闩锁效应,符合 JESD78 标准)能力更是高达**±600mA**, 电子元器件采购网 可避免电路异常时的电流过大损坏芯片,显著提升客户终端系统的可靠性。
二、TPT29606 核心产品特性

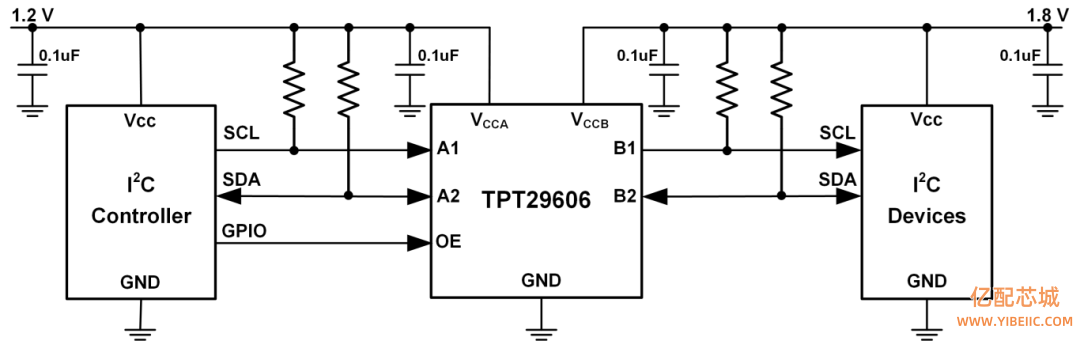

三、TPT29606 典型应用与电路设计亮点

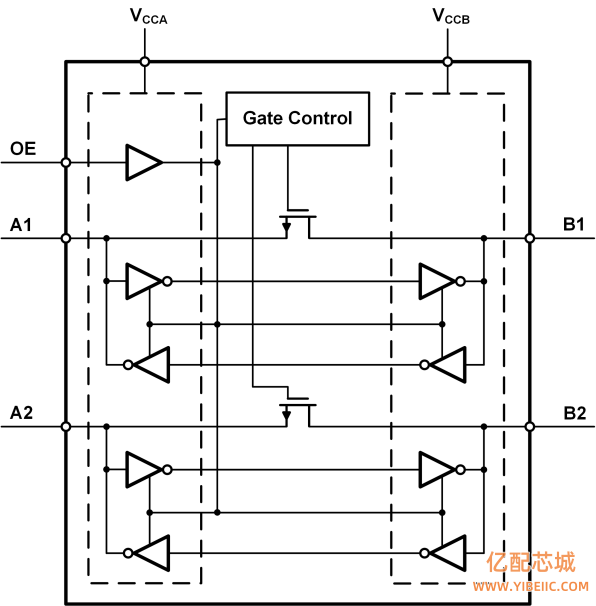

TPT29606 的内部电路设计针对多总线场景做了优化,核心亮点在于上升 / 下降沿加速电路:当检测到信号上升沿时,芯片内部单稳态电路会触发加速电路开启,将总线电平快速拉升至 VCCX,避免信号延迟或失真;上升沿加速电路关闭后,总线则通过内部 10kΩ 上拉电阻维持高电平。
值得注意的是,这一内部上拉电阻仅在 “VCCA 与 VCCB 均上电、OE 为高电平、总线为高电平” 时启用,低电平期间自动禁用 —— 这一设计能进一步降低芯片功耗,尤其适合电池供电设备。
在不同总线应用中,芯片的使用细节略有差异:
此外,芯片还具备自动掉电保护功能:若 VCCA 或 VCCB 中任意一路断开连接,芯片会立即进入 power-down 模式并关闭所有输出接口,避免外部电路因供电异常损坏。在使能控制上,OE 引脚可灵活配置 —— 无需控制时直接接 VCCA,需手动控制时则连接 GPIO,适配不同系统的控制需求。
亿配芯城(ICgoodFind)视角
亿配芯城(ICgoodFind)深耕半导体供应链,可为客户提供 TPT29606 芯片的现货供应与定制化配单服务。这款芯片的低压兼容、多总线适配特性,能有效解决服务器、PC、存储设备中的电平转换痛点,我们将依托原厂资源,助力客户快速获取样品与量产资源,加速产品研发与落地。
